O que é o Módulo de Ensaios – Conversores DA?
É um módulo para comprovar o funcionamento de conversores DA do tipo rede R-2R e Resistores Ponderados. Esse Módulo de Ensaios é destinado aos professores para comprovação em laboratório convencional do funcionamento de Conversores DA.
É possível simular um conversor DA do tipo rede R-2R com 4 bits e 8 bits.
O conversor DA do tipo Resistores Ponderados somente poderá ser simulado em 4 bits, o que já permite ter uma boa ideia de funcionamento desse tipo de conversor.
É possível também ligar na saída do conversor, qualquer que seja o tipo, um amplificador operacional, polarizado como “inversor” permitindo assim o controle de ganho.
Neste módulo de ensaios o Conversor DA R-2R, tanto para 4 bits como para 8 bits é formado por resistores de 10k e 20k e para o Conversor DA com resistores ponderados os resistores utilizados são de 7k5, 15k, 30k1 e 60k2 (R, 2R, 4R e 8R).
Neste módulo de ensaios cada uma das entradas (A até H) possuem um diodo de proteção (1N4148 ou 1N914), que é opcional. Optamos por substituí-lo por um resistor de 0,12 ohm, no entanto, poderá ser simplesmente substituído por um "jumper".
Todos os testes foram efetuados com o "jumper" ao invés do diodo, conforme se pode observar no manual de uso.
Download do manual
VISÃO GERAL DO LAYOUT DO MÓDULO
O treinador lógico destina-se ao desenvolvimento de experiências com circuitos digitais em Laboratório Convencional.
A concepção inicial desse treinador é para ensaios com circuitos integrados da família TTL, pois a fonte de tensão fornece 5 volts.
Alterando-se os parâmetros da fonte de alimentação principalmente no que diz respeito ao valor da tensão de saída, outras famílias de CIs poderão ser usadas.
O módulo dispõe de 5 soquetes de 14 pinos e 5 soquetes de 16 pinos, permitindo assim, uma grande quantidade de experiências, desde circuitos básicos com portas lógicas primárias até circuitos mais complexos como por exemplo, contadores, registradores de deslocamento, multiplexadores, etc.
Os detalhes do Treinador Lógico tais como fonte de alimentação, gerador de clock, geração de clock por Schmitt Trigger, chaves de programação, etc. são mostrados no documento em "pdf".
Clique no ícone para visualizar ou fazer o download.
Módulo projetado para desenvolver experiências com eletrônica analógica, indicado especialmente para o primeiro módulo do Curso de Eletrônica, ETIM ou EaD, para desenvolvimento de experiências com resistores, divisores de tensão e corrente, curvas de resistores, curva de diodos, análise do comportamento de capacitores, filtros RC, polarização de transistores, regulagem eletrônica com transistor, amplificador operacional, chave optoeletrônica, etc.
Visão geral do Módulo de Ensaios para Eletrônica Analógica - I
Visão geral do Módulo de Ensaios para Eletrônica Analógica - II
RELAÇÃO DE EXPERIÊNCIAS QUE PODEM SER DESENVOLVIDAS NO MÓDULO I:
01) Associação de resistores: série, paralela e mista
02) Divisor de tensão: com carga e sem carga
03) Levantamento de curva de resistor linear
04) Levantamento de curva de resistor não linear (NTC e LDR)
05) Utilização de instrumentos de medição (multímetro e osciloscópio)
06) Verificação experimental da Lei de Ohm
07) Potência elétrica
08) Análise de redes (LKT e LKC)
09) Curva característica de um diodo
10) Barreira de potencial no diodo
11) Aproximações do diodo – características para análise e projetos
12) Diodo como chave eletrônica
13) Retificador de meia onda
14) Retificador de onda completa em ponte
15) Retificador de onda completa com ponto de neutro
16) Retificador simétrico
17) Comportamento do capacitor em corrente contínua
18) Comportamento do capacitor em corrente alternada
19) Constante de tempo RC – carga e descarga
20) Análise de processo de carga e descarga de um capacitor
21) Filtros RC – análise em AC
22) Filtros RC e sua aplicação em fontes de alimentação
23) Análise da tensão de ripple em fontes de alimentação
24) Dobradores de tensão
25) Curva característica do diodo zener
26) Polarização de diodos zener – fontes estabilizadas
27) Ponte de Wheatstone
28) Limitadores e detectores de pico
29) Grampeadores e detectores de pico a pico
30) Figuras de Lissajous
31) Análise de redes DC com fonte única – aplicação de LKT e LKC (Leis de Kirchhoff)
32) Análise de redes com duas fontes – aplicação de LKT e LKC
33) Projeto e análise de uma fonte regulada com diodo zener
34) Projeto e análise de uma ponte de Wheatstone usando NTC e LDR
RELAÇÃO DE EXPERIÊNCIAS QUE PODEM SER DESENVOLVIDAS NO MÓDULO II:
1) Análise estática de diodos
2) Barreira de potencial nos diodos; aproximações do diodo para efeitos de cálculos
3) Curva do diodo
4) Levantamento de curva de resistor não linear (NTC e LDR)
5) Comportamento de um relê
6) Curva de histerese de um relê
7) Limitadores e detectores de pico
8) Circuitos ceifadores e grampeadores
9) Curva do diodo zener
10) Estabilização de tensão com diodo zener – regulação eletrônica de tensão
11) Transistor bipolar – junções PNP e NPN
12) Polarização de transistores
13) Configuração Emissor Comum
14) Configuração Coletor Comum
15) Configuração Base Comum
16) Amplificação de sinais
17) Relação de impedâncias para as configurações EC, CC e BC
18) Estabilização do ponto Q
19) Constante de tempo RC – carga e descarga
20) Amplificador diferencial
21) Amplificador operacional
22) Amplificadores classe A, B e push-pull
23) Fontes de alimentação com regulagem eletrônica com transistor
24) Curvas características das configurações EC, BC e CC
25) Oscilador com transistor
26) Oscilador de relaxação com UJT – geração de pulsos
27) Ponte de Wheatstone
28) Oscilador Ponte de Wien
29) Estudo do Alfa e Beta de um transistor
30) Técnicas de polarização de transistores PNP e NPN
31) Relações de fase nas configurações EC, BC e CC
32) Chaveamento eletrônico com transistor
33) Transistor como fonte de corrente constante
34) Opto acopladores, chaveamento opto eletrônico

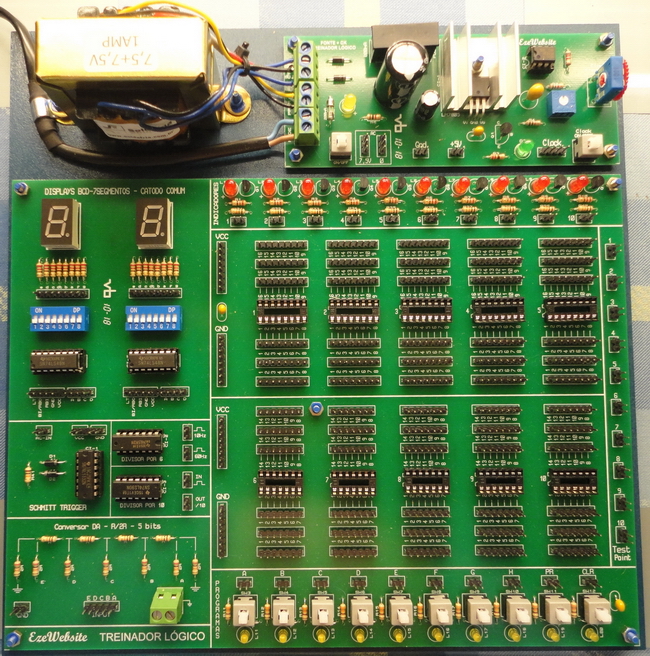

O treinador lógico destina-se ao desenvolvimento de experiências com circuitos digitais em Laboratório Convencional. A versão ora apresentada é um melhoramento da versão anterior.
A alimentação de 5 volts também compatibiliza experiências com circuitos integrados comerciais da família CMOS, permitindo assim a interação das duas famílias em diversas experiências.
A exemplo da versão anterior, o módulo dispõe de 5 soquetes de 14 pinos e 5 soquetes de 16 pinos, permitindo assim, uma grande quantidade de experiências, desde circuitos básicos com portas lógicas primárias até circuitos mais complexos como por exemplo, contadores, registradores de deslocamento, multiplexadores etc.
Os detalhes do Treinador Lógico tais como fonte de alimentação, gerador de clock, geração de clock por Schmitt Trigger, chaves de programação, conversor DA, etc. são mostrados no documento em "pdf".
Clique no ícone para visualizar ou fazer o download.
