Challenges (Desafios) / Simulações

Desafios propostos com exercícios nos segmentos de Eletrônica Analógica e Digital, para teste de conhecimentos e fixação de conceitos, com resolução e simulações.

Challenge (desafio 01)
Challenge (desafio 02)
Challenge (desafio 03)
Challenge (desafio 04)

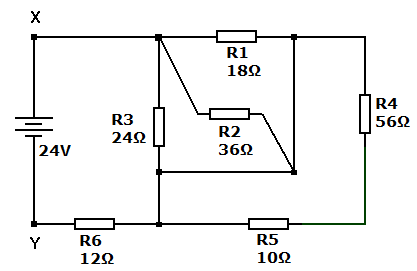

challenge 01

- qual é o valor da corrente total?
- qual é a tensão nos extremos do resistor R4?
- qual é a tensão nos extremos do resistor R2?
- qual é a tensão nos extremos do resistor R6?
- qual é o valor da corrente que circula pelo resistor R1?

- resolução (PDF)

https://youtu.be/oSKvhu-aEaI

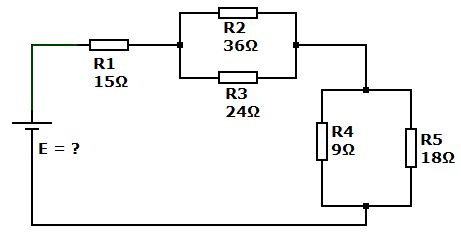

challenge 01

A tensão medida nos extremos do resistor R2 é 7,2V:

- qual deve ser o valor da tensão E para que isso ocorra?
- qual é o valor da corrente que circula por R4 (iR4)?
- qual é o valor da corrente que circula por R5 (iR5)?

- resolução (PDF)

https://youtu.be/SxkiGiYmAy4

circ_ch03

1 - calcular a resistência equivalente (Rt) entre os pontos A e B
2 - qual a corrente total do circuito (it) se alimentado com uma tensão de 3V?

Resolução (PDF)

https://youtu.be/VhvJMfZ5bZI

circ_ch04

1 - calcular a resistência equivalente (Rt) entre os pontos X e Y
2 - qual a corrente total do circuito (it) se alimentado com uma tensão de 6V?

Resolução (PDF)

https://youtu.be/S1Ppj-vVOIc
