TESTE 41 - Circuitos com LDRs
O que acontece quando o sol aparece?
O LDR (Light Dependence Resistor) ou seja, resistor dependente da luz, é um dispositivo cuja resistência varia na presença ou não de luz. Consideremos um LDR com uma resistência que varia de 10k (escuridão total) até 50 ohms (presença da luz do sol), valores estes aproximados.
Com base nesses dados tente responder as questões inerentes aos circuitos 1 a 6, apresentados a seguir.

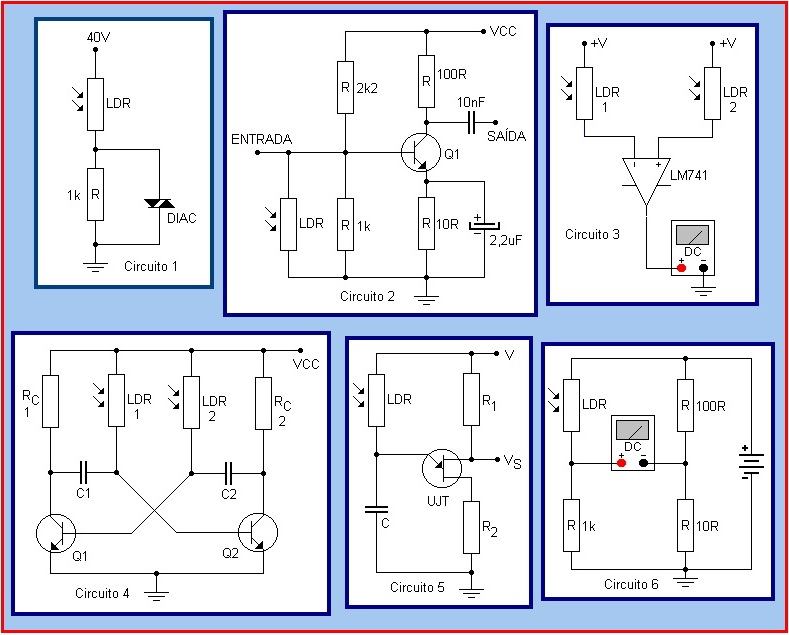

CIRCUITO 1: O DIAC dispara quando a tensão entre anodo a catodo vale 20V. Sua resistência de condução vale 200 ohms. Quando o sol aparece, o DIAC dispara ou não?
CIRCUITO 2: O amplificador classe A está polarizado no ponto ótimo de trabalho, com ganho de tensão igual a 20. O que acontece ao circuito (tensão de polarização da base, operação do transistor quanto ao ponto de operação e o ganho) quando o sol aparece?
CIRCUITO 3: Amanhece e uma folha orvalhada caída de uma mangueira cobre o LDR2. A leitura do voltímetro é positiva ou negativa?
CIRCUITO 4: A frequência de oscilação de um multivibrador astável depende da constante de tempo de R e C e no caso, os resistores R são os LDRs. Quando a luz do sol incidir sobre os LDRs a frequência de saída aumenta ou diminui?
CIRCUITO 5: O oscilador de relaxação é uma aplicação típica dos transistores de unijunção (UJT). Da mesma forma que nos multivibradores astáveis a frequência depende dos valores de R e C, no caso o LDR e o capacitor C. O que acontece com a frequência de saída quando amanhece?
CIRCUITO 6: Nesta ponte de Wheatstone o voltímetro nada lê. Pela sua estimativa, é madrugada de luar, é meio dia ou escuridão total?
