Apostila - Configurações, operações e comandos básicos do Arduino

arduino001

arduino002

CONTEÚDO DA APOSTILA

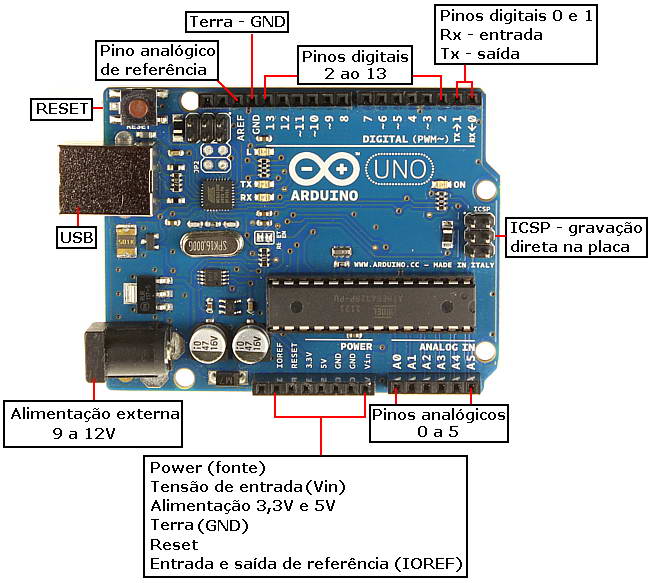

- O Arduino UNO R3
- O que é o Arduino?
- Comparando o Arduino com um computador
- Instalando o programa
- O IDE do Arduino
- O scketch do Arduino
- Serial monitor
- Configurando o Arduino para o idioma português do Brasil
- Códigos de programação para o Arduino
- Testando o Arduino

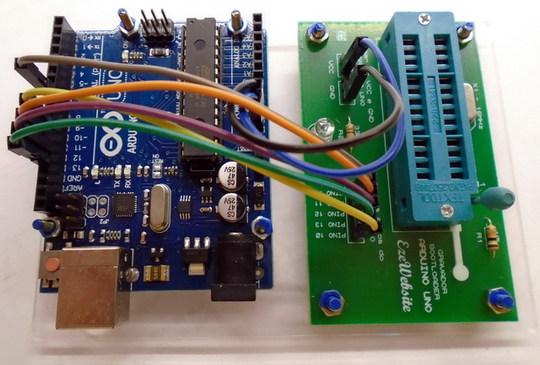

- Hardware, Software (Bootloader) do Arduino
- Pinos do Arduino (pinos com funções especiais)
- Estrutura da linguagem do Arduino (constantes, variáveis, funções e comandos)
- Operadores
- Tensões digitais e analógicas no Arduino

Módulo de Ensaios Arduino

O módulo de ensaios para o Arduino:

O módulo de ensaios vem acompanhado dos componentes mais comuns e utilizados permitindo realizar várias experiências, desde o nível básico até ao nível intermediário.

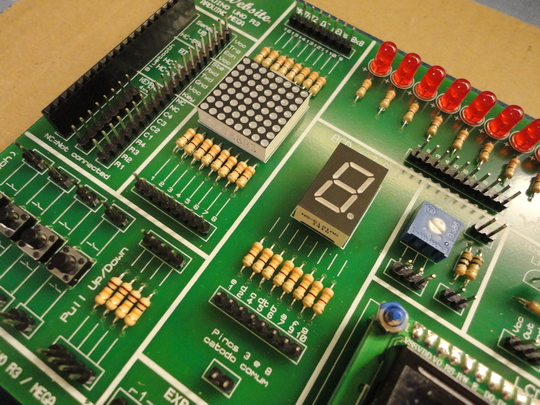

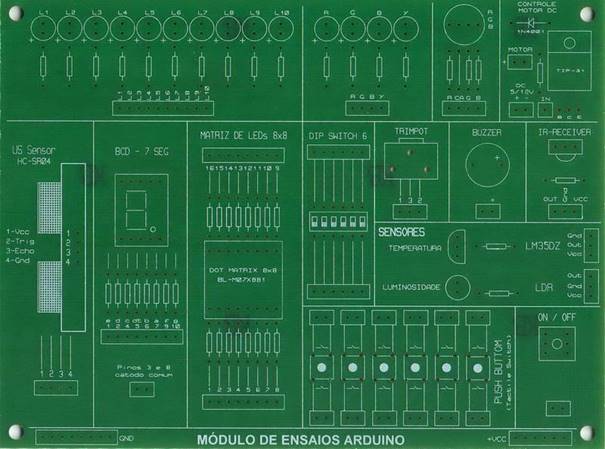

Visão geral do módulo de ensaios:

ardclip004

MATERIAIS DA PLACA MÓDULO DE ENSAIOS:

1 - Placa de fenolite, com Silk do lado dos componentes, medindo: 16x12cm

11- leds VM 5mm
01- led VD 5mm
01- led AM 5mm
01- led AZ 5mm
01- led RGB 5mm (4 terminais)
17- resistores 330R 1/4W
24- resistores 220R 1/4W
01- resistor 100R 1/4W
01- resistor 100k 1/4W
01- resistor 20k 1/4W
01- resistor 10k 1/4W
01- diodo 1N4002
01- transistor TIP31

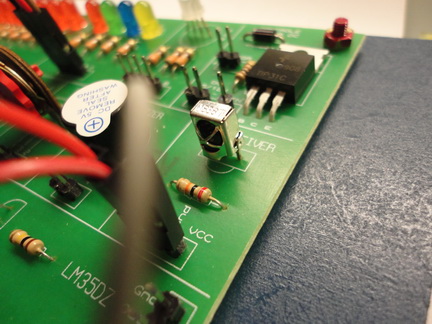

01- IR – receiver AX1838T (receptor de infra-vermelho)
01- buzzer 10mm
01- led 5mm
01- sensor de temperatura LM35DZ
01- trimpot 10k

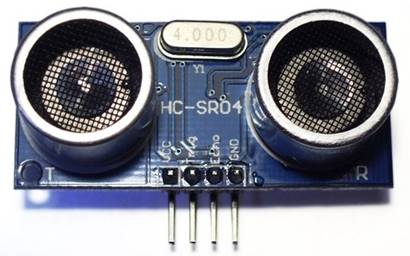

01- sensor HC-SR04
01- matriz de leds 2x2cm – 8x8
01- display BCD/7seg - FND560 (catodo comum)
01- chave dip-switch 6 comutações
06- chaves “tactile” 4T
01- chave gancho com trava tipo HH
03- barras de terminais x 40 - 11,5mm

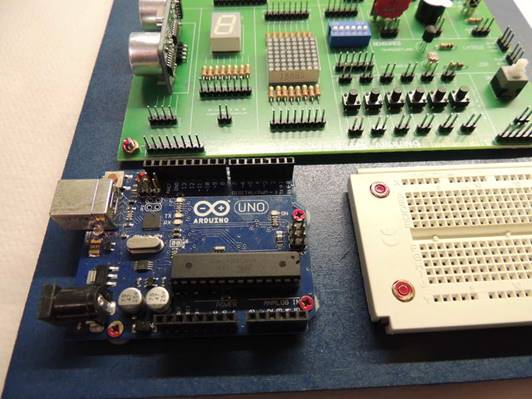

O módulo de ensaios é montado em um painel de madeira MDF medindo 20x20cm, com 6mm de espessura, com os seguintes complementos:

01- módulo Arduino UNO
01- matriz de contatos de 270 pontos

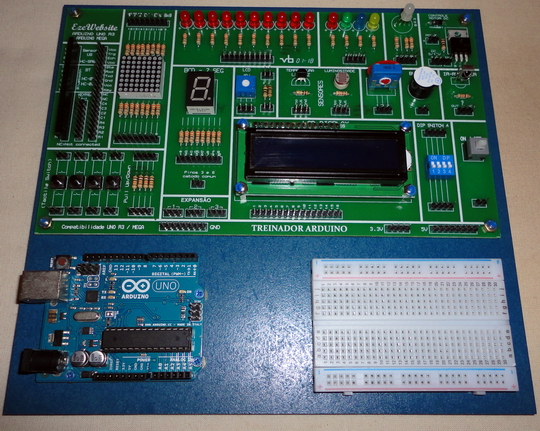

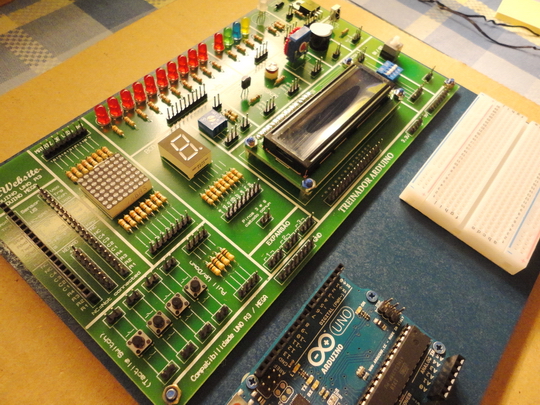

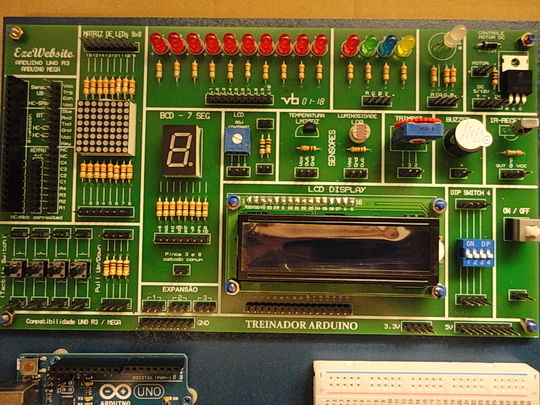

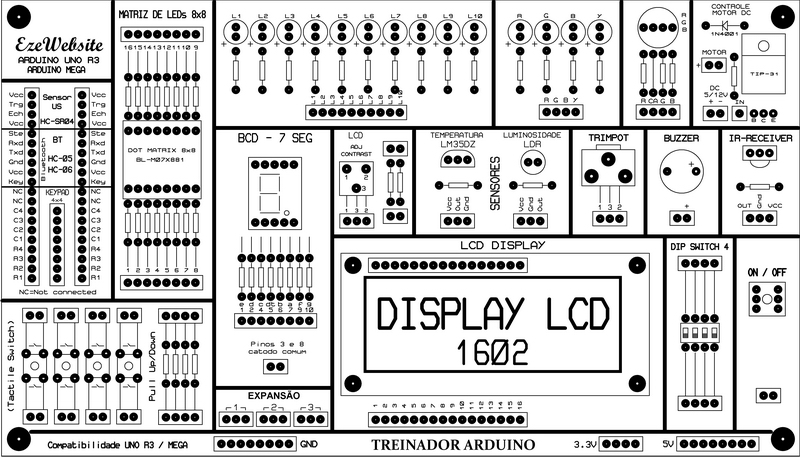

TREINADOR ARDUINO 2018 - VERSÃO 1.1:

Tem as mesmas funções da versão anterior, porém foram acrescentados alguns recursos, dentre os quais o mais importante é a incorporação de um display LCD 16 colunas, 2 linhas.
